OTOSURG présenté dans la revue de référence Otol Neurotol

« Validation of a 3D-printed multimaterial transcanal tympanoplasty simulator for endoscopic ear surgery »

lire l’article

Pourquoi utiliser le simulateur OTOSURG

  • Former à l’otoendoscopie, à l’ossiculoplastie au microscope, à l’apprentissage de la manipulation d’un endoscope ou exoscope en environnement réaliste
  • Enseigner et pratiquer des procédures chirurgicales telles que la pose de prothèse de remplacement ossiculaire, sans risque pour le patient
  • Mettre en situation vos Dispositifs Médicaux lors de congrés (avec adaptation du modèle à vos besoins : avec ou sans tympan, etc)

Les avantages du simulateur OTOSURG

  • Réalisme de la procédure et de la vue du tympan par endoscope

  • Evolutivité du modèle en fonction de la courbe d’apprentissage et de l’auditoire : différentes largeurs du conduit auditif, possibilité d’indicateurs visuels colorés…

  • Répétabilité de la procédure pour un même groupe

  • Aspect ludique et didactique de l’apprentissage

  • Options sur-mesure et adaptabilité du modèle en fonction du besoin

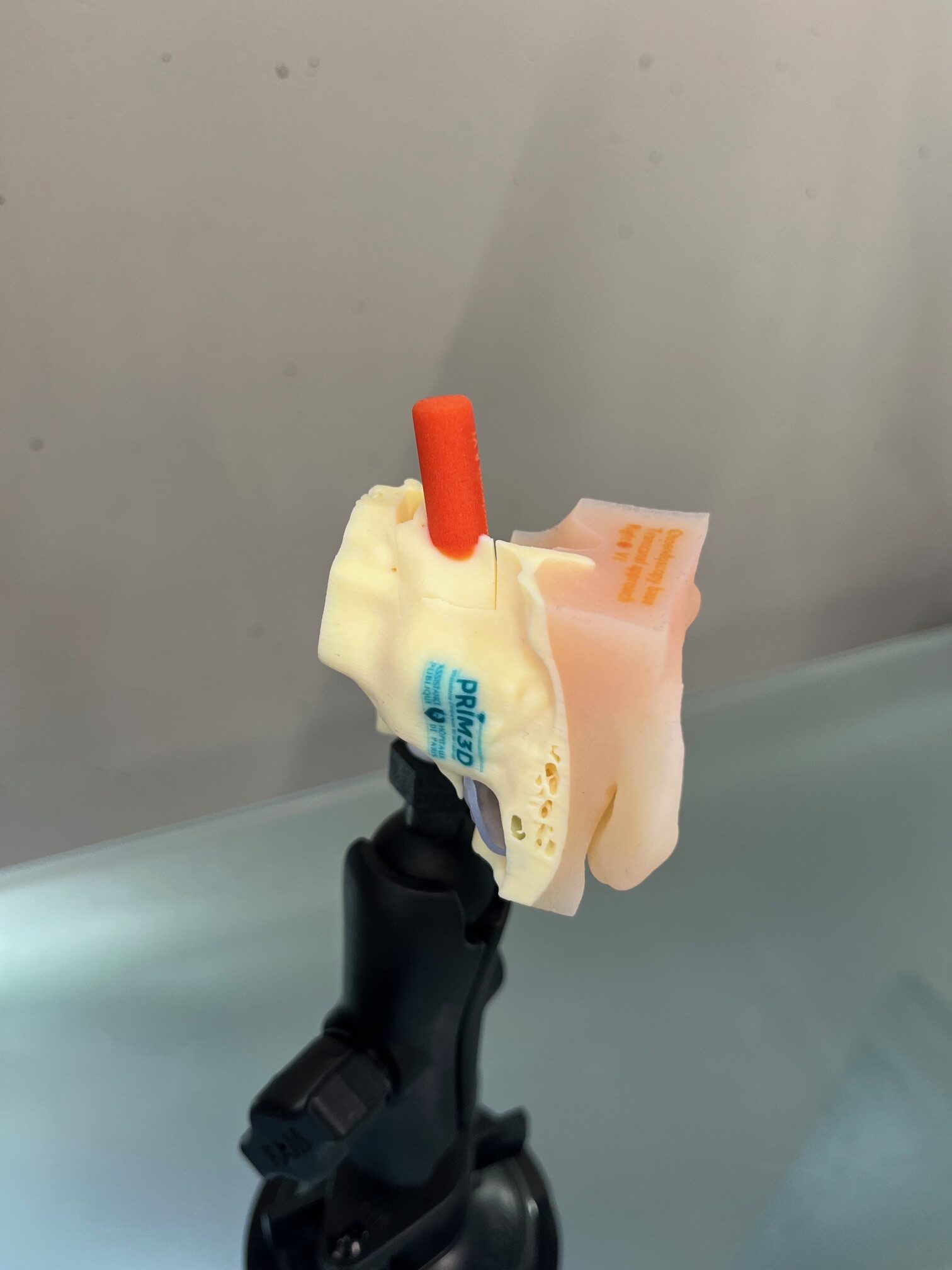

Le simulateur OTOSURG est un modèle de tympanoplastie trans-canalaire, idéal pour l’otoendoscopie ou la chirurgie au microscope par voie du conduit. Il est destiné à la formation chirurgicale pour toutes procédures dans la caisse du tympan.



Les structures suivantes sont représentées :

  • Peau du conduit, annulus et membrane tympanique,
  • Repères anatomiques osseux de la caisse du tympan,
  • Corde du tympan, tendon de l’étrier, muscle tenseur du marteau,
  • Chaine des osselets mobile

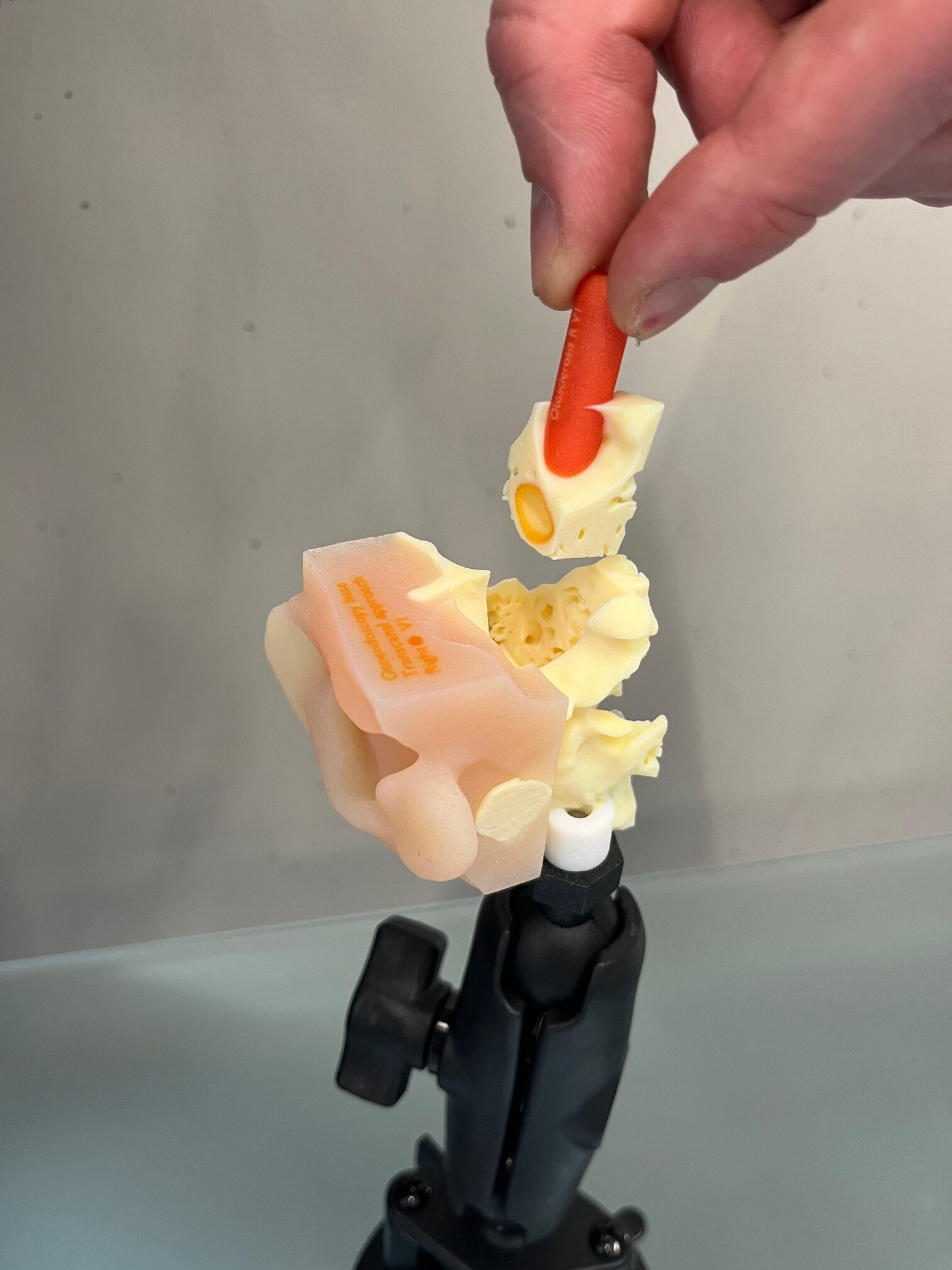

Il permet de réaliser différents actes chirurgicaux grâce à ses cartouches à usage unique :

  • Incision et décollement de la peau du conduit,
  • Soulèvement du tympan,
  • Exploration de la caisse du tympan,
  • Préservation ou disjonction ossiculaire,
  • Ossiculoplastie (PORP, TORP, Transposition, piston, etc)

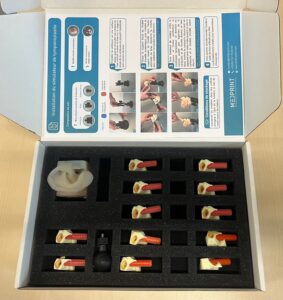

Le simulateur OTOSURG est proposé sous forme de coffrets comprenant :

  • 1 modèle d’os temporal réutilisable

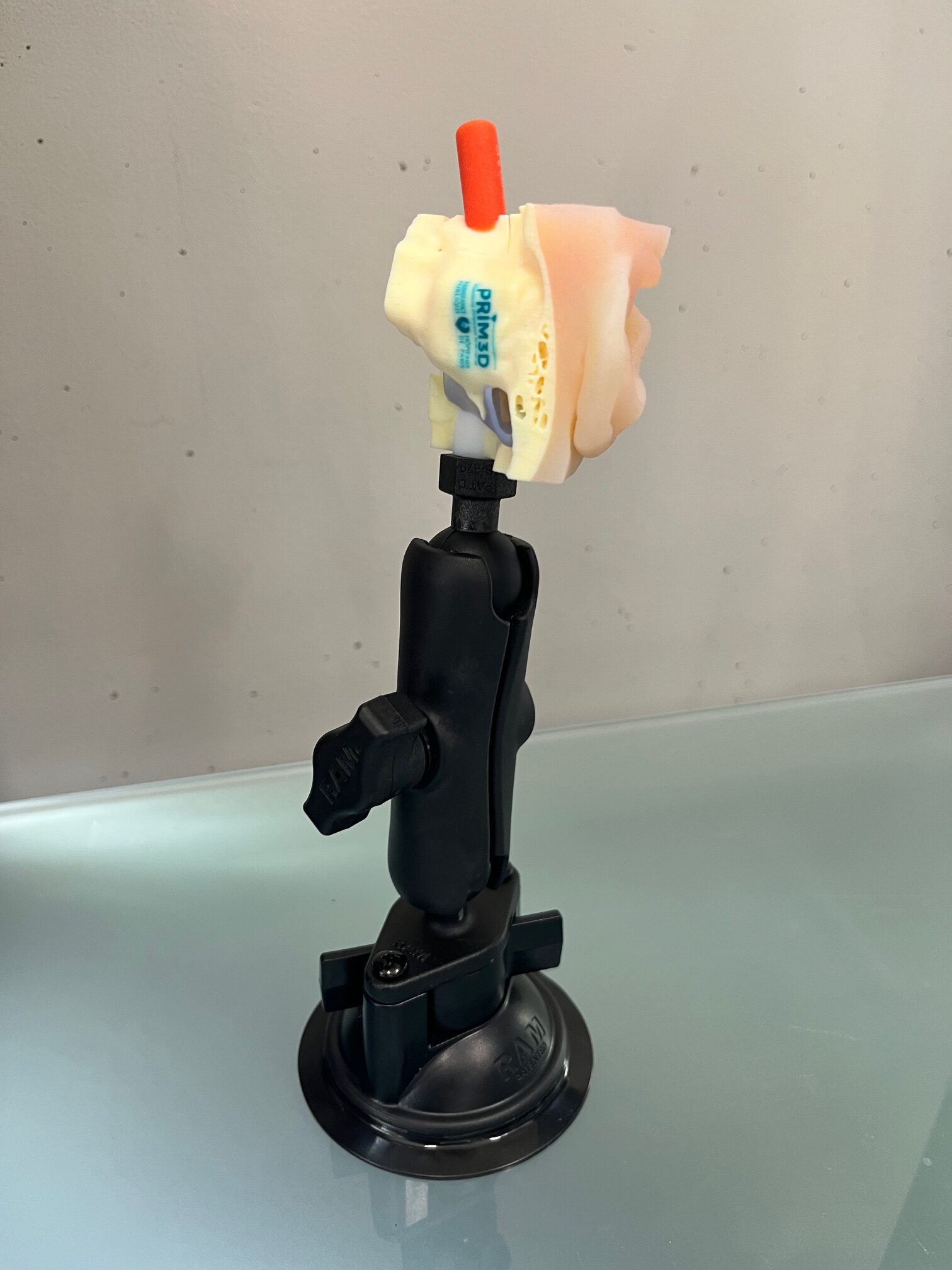

  • 1 bras articulé
  • 1 set de cartouches à usage unique à composer parmi différentes pathologies

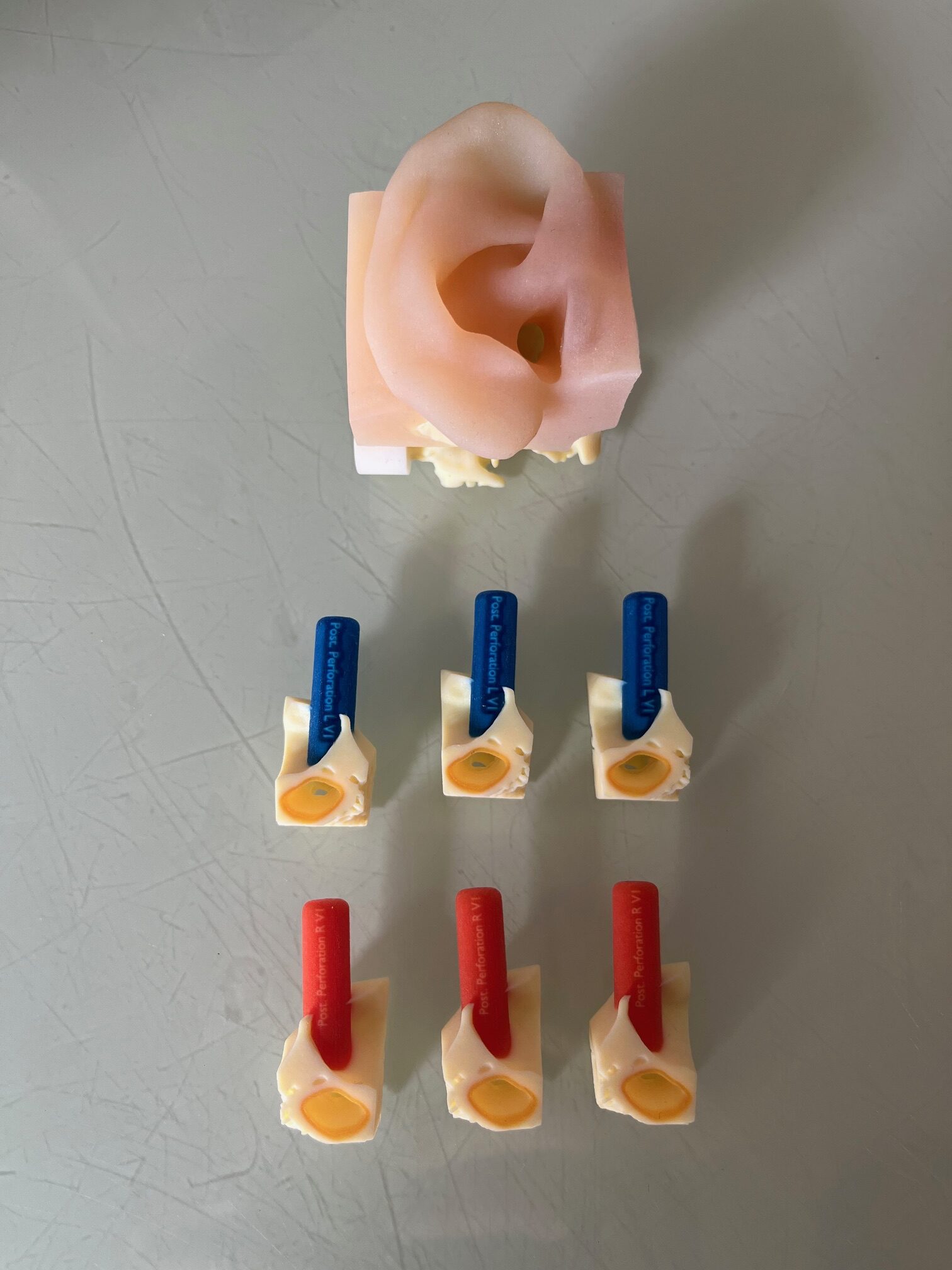

Typologie de cartouches disponibles* :

  • Caisse tympanique normal (cartouche sans pathologie)



  • Perforations tympaniques (possibilité de personnaliser le type de perforation – nous contacter)
    • Perforation postérieure
    • Perforation antérieure



  • Otospongiose
    • Otospongiose (caisse normale avec étriers fixés)
    • Otospongiose après stapédectomie (étrier et platine absents, membrane fine sous la fenêtre ovale)



  •  Ossiculoplastie
    • Caisse normale sans enclume pour pose de PORP
    • Caisse normale sans enclume ni supra-structure de l’étrier, platine mobile, pour pose de TORP



  • Otite chronique (en cours de développement)
    • Poche de rétractions
    • Cholesteatome

NB1 : d’autres typologies de cartouches sont en cours de développement, ne pas hésiter à nous consulter

NB2 : chaque élément de la cartouche est personnalisable à la demande (couleur particulière d’éléments anatomiques, avec ou sans tympan, etc), ne pas hésiter à nous contacter



En complément, il est proposé :

  • du faux sang liquide, afin de rendre l’environnement de simulation plus réaliste
  • une plaque d’aponévrose (50 x 50 x 0.3mm, imprimée en 3D)
  • une plaque de cartilage (50 x 50 x 0.9mm, imprimée en 3D)

Modèle développé par la plateforme Prim3D de l’Assistance Publique – Hôpitaux de Paris et l’Université Paris Cité

Logo_Prim_3D-croped-resize_285

Licence de développement et d’exploitation exclusive : N° VAL 2025/2024-070/01

Consultez-nous pour réaliser ensemble votre modèle ou simulateur sur-mesure

Contact

Nous pouvons également vous proposer des modèles de visualisation anatomique en couleurs.

Nous consulter
